Микросхема МР1529.

Микросхема МР1529.

Микросхема МР1529 - это один из самых мощных драйверов на DC-DC преобразователях от фирмы MPS. Микросхема МР1529 может управлять тремя цепями последовательно включенных белых сверхъярких светодиодов (напряжение питания микросхемы МР1529 составляет 2,7...5,5В, а выходное напряжение - 25В). Она имеет защиту от превышения выходного напряжения с порогом срабатывания 28В, а также защиту от понижения входного напряжения с порогом срабатывания 2...2,6В и гистерезисом 210мВ. МР1529 имеет также температурную защиту (160°С) и изготавливается в корпусе QFN16 размером 4x4 мм. Назначение выводов МР1529 приведено в таблице 1, а типовая схема включения - на рис. 1.

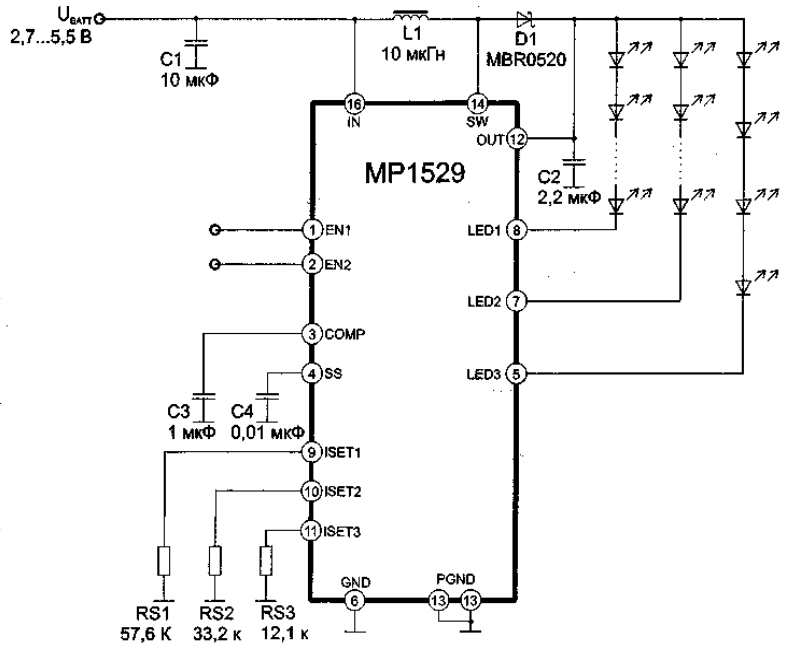

                                                                                Рис. 1.

Входы разрешения EN1 и EN2 (см. рис. 1) используются для включения различных режимов. Если на обоих входах низкий логический уровень L (0,3В), то все 16 светодиодов будут погашены. Если на входе EN2 сохранить низкий уровень, а на EN1 установить высокий уровень Н (1,4В), то светодиоды вспышки (LED3) останутся выключенными, а 12 светодиодов подсветки (цепочки LED1 и LED2) будут светиться максимально ярко. Максимальная яркость и ток светодиодов подсветки задаются сопротивлением резистора RS1 (подключен к выв. 9). Если же при этом на вход EN1 подать управляющий ШИМ-сигнал частотой 1 ...50 кГц, то в зависимости от скважности этого сигнала будет меняться яркость свечения светодиодов подсветки. Если на входе разрешения EN2 установить низкий логический уровень, дополнительно включится цепь из четырех светодиодов (LED3) в режиме освещения (preview). При этом ток светодиодов LED3 будет определяться сопротивлением резистора RS2 (выв. 10). Если на вход EN1 подать низкий уровень, а на EN2 высокий, то светодиоды подсветки LED1 и LED2 погаснут, а светодиоды LED3 засветятся максимально ярко (режим вспышки). В этом режиме ток светодиодов LED3 задается сопротивлением ре-зистора RS3 (выв. 11).

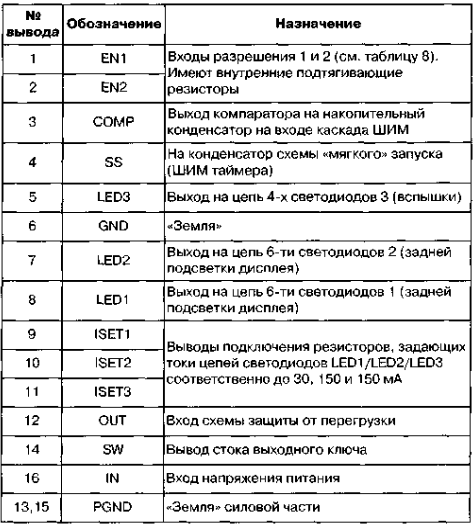

Таблица 1.

Сопротивление резисторов RS1, RS2 и RS3 (в кОм) рассчитывается по формулам:

где USET - внутреннее опорное напряжение 1,216 В, Iled_bl - ток (в мА) одной из цепей светодиодов задней подсветки LED1 или LED2, ILED_pv - ток (в мА) светодиодов LED3 в режиме освещения, ILED_fl - ток (в мА) светодиодов LED3 в режиме вспышки.

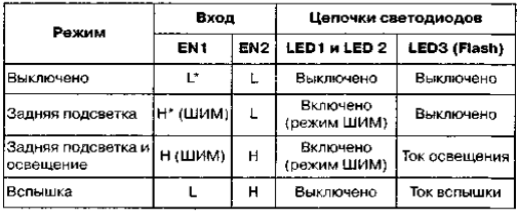

Информация о режимах работы микросхемы МР1529 в зависимости от логических уровней на входах разрешения EN1 и EN2 сведена в таблицу 2.

Таблица 2.

\* L — низкий уровень, Н — высокий уровень

Конденсаторы С1 и С2 - это накопительные конденсаторы фильтров на входе и выходе схемы соответственно, СЗ - накопительный конденсатор фильтра управляющего напряжения на входе каскада ШИМ (этот ШИМ обеспечивает стабилизацию выходного напряжения), С4 - конденсатор схемы «мягкого» запуска (ШИМ таймера).
