Знакомимся с ШИМ-контроллером KA3511 для источников питания ПК стандарта ATX.

Знакомимся с ШИМ-контроллером KA3511 для источников питания ПК стандарта ATX.

 Любому специалисту для проведения диагностики компонентов БП необходима техническая информация об особенностях и работе каждого проверяемого элемента, что позволит уменьшить временные и материальные затраты при его ремонте.

Микросхема KA3511 - это улучшенный ШИМ контроллер со встроенными вспомогательными схемами, предназначенный для применения в блоках питания персональных компьютеров стандарта ATX. Микросхема KA3511 производится компанией FAIRCHILD, и может попользоваться другая ее маркировка  - AN4003. Микросхема содержит ряд схем, которые позволяют быстро и точно стабилизировать выходные напряжения, а также выполнять функции защиты. Реализованы защита от перенапряжения на выходе блока питания и защита от понижения напряжения. Присутствует источник опорного напряжения, секция для удаленного управления микросхемой и т. д. Микросхема KA3511 выполняет следующие основные функции и характеризуется следующими параметрами:
- полный PWM контроль и защита цепей;
- минимум внешних элементов;
- точность установки напряжения 2%;
- работа в двухтактном режиме;
- выходной втекающий ток каждого выхода составляет 200мА;
- регулируемая величина “мёртвого” времени;
- возможность мягкого запуска;
- встроенная схема подавления сдвоенных импульсов;
- встроенная защита превышения напряжений 3.3V / 5V / 12V;
- встроенная защита понижения напряжений 3.3V / 5V / 12V;
- дополнительный переменный канал защиты (PT), настраивается разработчиком;
- внешнее включение/выключение (PS -ON);
- просто организуемая синхронизация;
- генератор сигнала PowerGood;
- 22-контактный двухрядный корпус (DIP).
ШИМ -контроллер KA3511 разработан для применения в источниках питания ПК стандарта ATX. Он выполнен в 22-х контактном корпусе (см. рис. 1). Назначение выводов микросхемы КА3511 представлено в табл. 1. Она обеспечивает все функции, необходимые для контроля и управления выходными напряжениями блока питания.

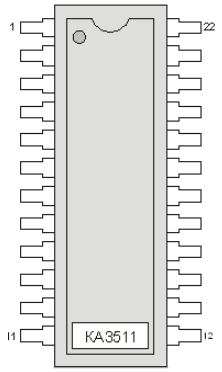

Рис. 1. Микросхема KA3511 (22-контактный двухрядный корпус DIP).

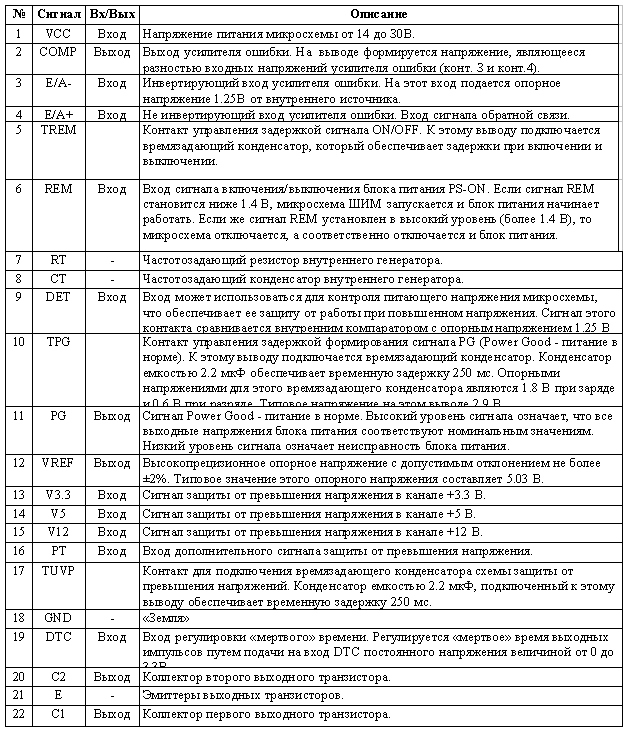

Таблица 1.


Встроенный генератор обеспечивает стабильную работу. Она имеет в своем составе блок дистанционного управление, схему формирования сигнала PG, схемы защиты от перегрузки и короткого замыкания в выходных шинах, также ею осуществляется контроль за уровнем выходных положительных шин, т.е. реализована защита от перенапряжения. Микросхема управляет выходным каскадом блока питания. Схема включения микросхемы KA3511 показана на рис. 2, а структурная схема микросхемы приведена на рис. 3.

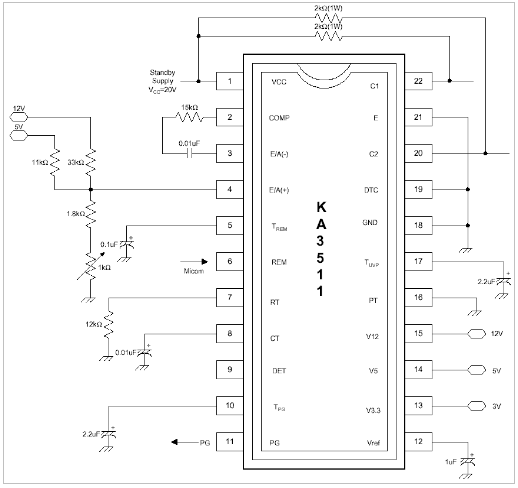

Рис. 2. Типовая схема включения микросхемы KA3511.

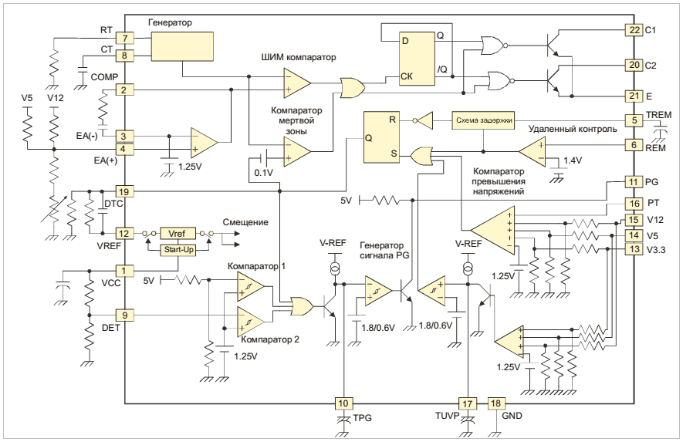

Рис. 3. Структурная схема микросхемы KA3511.
Микросхема начинает функционировать при подаче напряжения питания от 14 до З0В на вывод 1. Если рабочий диапазон питающих напряжений на этом выводе находится в пределах от 14 до 30В, то запускаются встроенный генератор и источник опорного напряжения. Генератор работает на фиксированной частоте и формирует пилообразное напряжение, частота которого зависит от параметров внешнего конденсатора и резистора подключенных к выводам 8 и 7 соответственно. Приближенно частоту генератора можно посчитать по формуле F=1,1/RC или по графику зависимости приведенному на рис. 4.

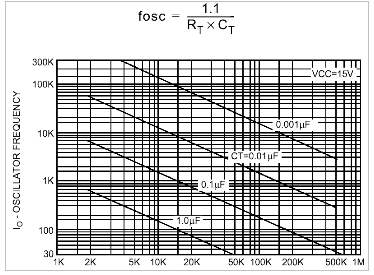

Рис. 4.
