Входные цепи импульсных источников питания.

Входные цепи импульсных источников питания.

Один из недостатков импульсных преобразователей энергии это то, что они являются источником высокочастотных помех, проникающих в первичную сеть переменного тока. Это, в свою очередь, может приводить к нестабильной работе другого оборудования, подключенного к той же фазе первичной сети, что и импульсный источник. В связи с этим, абсолютно любой блок питания должен иметь в своем составе входные помехоподавляющие цепи, обеспечивающие его защиту от помех из первичной сети, а также защиту первичной сети от высокочастотных помех импульсного источника. Кроме того, эти цепи могут выполнять функции по защите от высоких напряжений и больших токов.

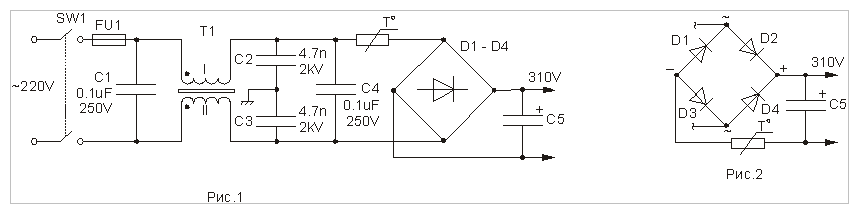

Переменный ток сети на первом этапе преобразования должен быть выпрямлен с помощью диодного моста. На этот диодный мост переменный ток подается через сетевой выключатель, сетевой предохранитель, терморезистор с отрицательным температурным коэффициентом сопротивления (ТКС) и помехоподавляющий фильтр. В подавляющем большинстве источников питания построение входных цепей одинаково, и такая типовая схема входных цепей приводится на рис.1.



Терморезистор с отрицательным ТКС служит для ограничения броска зарядного тока через конденсатор С5 в момент включения источника питания. При включении блока питания в начальный момент времени через диодный мост протекает максимальный зарядный ток конденсатора С5, и этим током может быть выведен из строя один (или более) диод выпрямителя. Так как в холодном состоянии сопротивление терморезистора составляет несколько Ом, ток через выпрямительные диоды моста ограничивается на безопасном для них уровне. Через некоторый промежуток времени в результате протекания через терморезистор зарядного тока С5 , он нагревается, его сопротивление уменьшается до долей Ома и больше не влияет на работу схемы.

Такое решение проблемы ограничения броска зарядного тока при помощи элемента с нелинейной вольт – амперной характеристикой используется достаточно часто, так как схема при этом получается наиболее простой и дешевой по сравнению с другими вариантами. Кроме того, она обеспечивает минимальные потери и высокую надежность, что и обуславливает ее применение практически во всех блоках питания. Ограничительный терморезистор, как и всякий нагреваемый элемент, обладает тепловой инерцией. Это означает, что для того, чтобы он восстановил свои ограничительные свойства, после выключения блока питания из сети должно пройти некоторое время (порядка нескольких минут), то есть он должен остыть. При этом следующее включение блока питания произойдет так же с ограничением броска зарядного тока. И это является дополнительным условием, из-за которого настоятельно рекомендуется выждать одну-две минуты перед следующим включением источника питания после его выключения, хотя на практике часто встречаются ситуации, при которых необходимо выключить источник питания и тут же снова включить его.

Терморезисторы довольно часто выходят из строя при пробоях силового транзистора, пробоях диодов выпрямителя. Неисправности терморезисторов довольно очевидны, так как они перегорают обычно с физическими нарушениями корпуса, т.е. корпус элемента разламывается и на нем видны следы копоти. При перегорании терморезистора специалист, производящий ремонт, может применить несколько вариантов решения проблемы:

1) Заменить терморезистора на аналогичный - это наиболее оптимальное решение.

2) Заменить терморезистор обычным резистором малого сопротивления (несколько Ом) и большой мощности (порядка 5 Вт) - в этом случае такой резистор будет осуществлять ограничение тока через выпрямитель в течение всей работы блока питания, однако будет выделять довольно большое количество тепла.

3) Заменить терморезистор несколькими витками нихромовой проволоки - такой элемент будет выполнять общее ограничение тока, а витки будут способствовать плавному нарастанию тока. Однако стоит отметить, что такое решение нельзя назвать оптимальным, и лучше воздержаться от его применения.

4) Замена терморезистора перемычкой - такой способ ремонта не рекомендуется применять (а некоторые специалисты и категорически предупреждают от замены терморезистра перемычкой), однако в некоторых ситуациях это приходится делать. К тому же, если при ремонте пришлось заменить диоды выпрямителя и поставить более мощные (например, КД226), то, как показывает практика, зарядный ток для таких диодов не страшен и схема вполне работоспособна без терморезистора.

Следует отметить, что ограничительный терморезистор некоторые производители размещают между "-" диодного моста и общим проводом первичной части (рис.2).

В некоторых источниках питания терморезисторы не используются, а применяются ограничительные резисторы большой мощности (обычно белого цвета и имеющие форму параллепипеда). Эти резисторы имеют номинал сопротивления, равный несколько Ом и мощность 5 – 10 Вт. Как уже отмечалось ранее, такой резистор обеспечивает ограничение тока не только в момент включения, а постоянно при работе источника питания. Поэтому на резисторе рассеивается достаточно большая мощность, и он очень сильно нагревается.

Сетевой плавкий предохранитель FU1 предназначен для защиты питающей сети от перегрузок, которые возникают при неисправностях сетевого выпрямителя или силового транзистора. Конструктивное изменение положения предохранителя при ремонте нежелательно, так как это может приводить к появлению сетевых электромагнитных помех.

Входной помехоподавляющий фильтр обладает свойством двунаправленного помехоподавления, то есть предотвращает проникновение высокочастотных импульсных помех из сети в блок питания и, наоборот, из блока питания в сеть. Эти импульсные помехи могут иметь значительную амплитуду. Сетевые помехи имеют в основном промышленную основу и создаются аппаратурой дуговой и контактной сварки, силовой пускорегулирующей аппаратурой, приводными электродвигателями, медицинской аппаратурой и т. д. Генерируемые блоком питания помехи обусловлены, главным образом, импульсным режимом работы силового транзистора и выпрямительных диодов. Помехи, генерируемые и силовой сетью и блоком питания можно разделить на два типа: симметричные и несимметричные. Симметричная (дифференциальная) помеха - напряжение между проводами питания. Эта помеха измеряется между двумя полюсами шин питания. Несимметричная (синфазная) помеха - напряжение между каждым проводом и корпусом блока питания.
