6-фазный PWM-контроллер Intersil ISL6336A

6-фазный PWM-контроллер Intersil ISL6336A

            6-фазный PWM-контроллера Intersil ISL6336A может динамически отслеживать текущую загрузку процессора (ток, потребляемый процессором) и в зависимости от этого активировать необходимое число фаз питания (PWM-каналов). Например, когда процессор загружен несильно, а значит, потребляемый им ток невелик, вполне можно обойтись и одной фазой питания, а потребность в шести фазах возникает только при сильной загрузке процессора, когда потребляемый им ток достигает максимального значения. Динамическое переключение числа фаз питания в регуляторе напряжения производится с целью оптимизации его КПД или энергоэффективности. Дело в том, что любой регулятор напряжения сам потребляет часть преобразуемой им электроэнергии, которая выделяется в виде тепла.

            Функциональная блок-схема 6-фазного PWM-контроллера Intersil ISL6336A приведена на рис. 1, описание контактов ISL6336A – на рис. 2, а типовая схема использования 6-фазного PWM-контроллера Intersil ISL6336A показана на рис. 3.

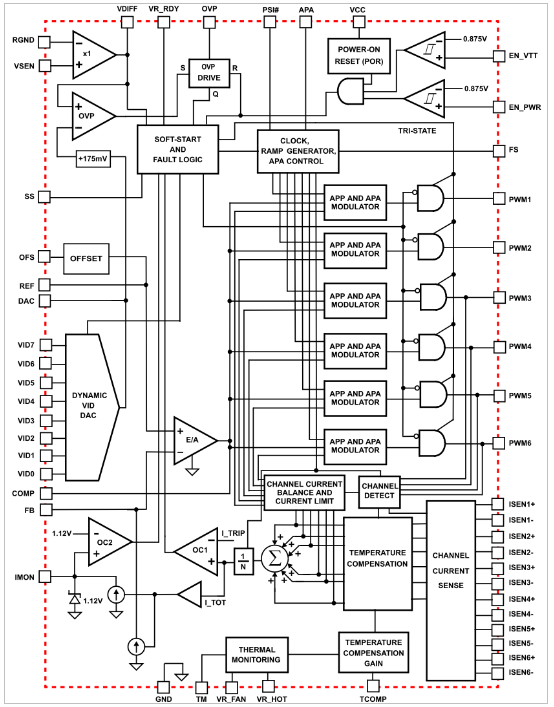

 Рис. 1. Функциональная блок-схема 6-фазного PWM-контроллера Intersil ISL6336A

 Рис. 2. Контакты 6-фазного  PWM-контроллер Intersil ISL6336A

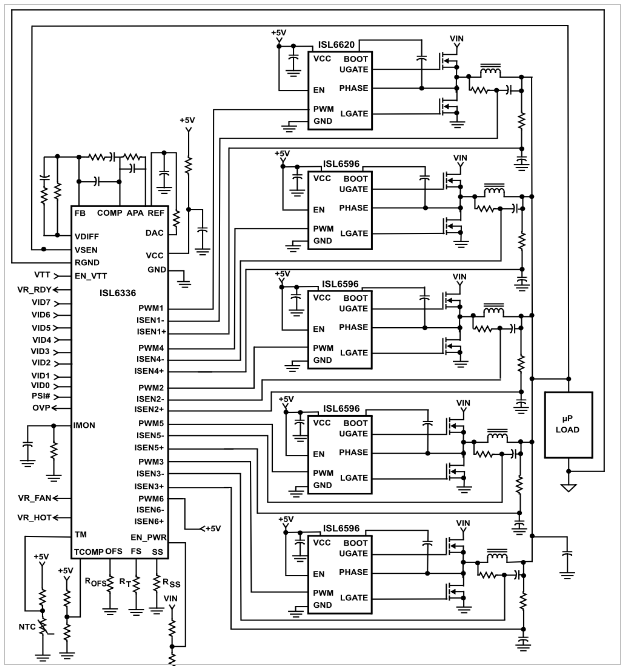

   Рис. 3. Типовая схема использования 6-фазного PWM-контроллера Intersil ISL6336A
