Драйверы бесколлекторных двигателей.

Бесколлекторный электродвигатель (прямоприводной электродвигатель постоянного тока, вентильный двигатель, электронный двигатель) применяется там, где требуется постоянная, высокая и стабильная скорость вращения (приводы механизмов копиров и лазерных принтеров, гибких дисках, вентиляторах и т. д.). Этот тип двигателя характеризуется следующими преимуществами:

• малая неравномерность мгновенной скорости вращения;

• низкий уровень акустических шумов;

• небольшие габариты, масса, потребляемая мощность;

• высокая надежность;

• низкая стоимость.

Для управления бесколлекторными двигателями применяются специальные микросхемы - драйверы двигателя. Эти микросхемы выполняют следующие функции:

- усиление и обработка сигналов с датчиков положения ротора;

- усиление и обработка сигнала от датчика частоты вращения;

- формирование сигналов коммутации обмоток статора;

- стабилизация частоты вращения.

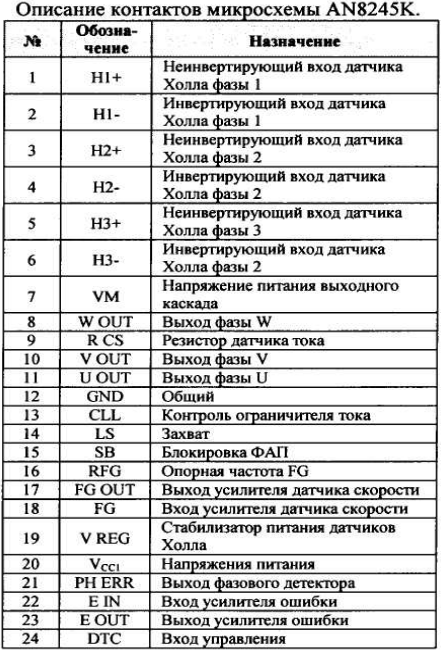

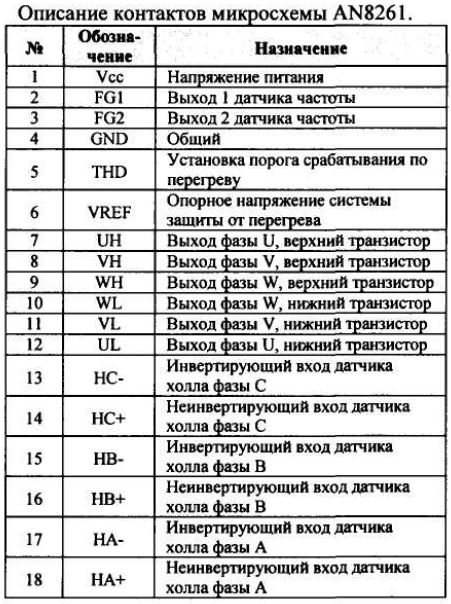

Условно микросхемы драйверов можно разделить на мощные и маломощные. У мощных - обмотки статора подключаются непосредственно к выводам микросхемы и в качестве примера такого драйвера можно привести микросхему AN8245K (рис. 1). У маломощных - двигатель подключается через транзисторные усилительные ключи, например микросхема AN8261 (рис. 2). На вход микросхемы подаются сигналы от датчиков положения ротора и от датчика частоты вращения. В большинстве микросхем имеется входной сигнал START/STOP для включения и выключения двигателя. Так как микросхема поддерживает скорость вращения стабильной, то сигнал от датчика скорости вращения сравнивается с сигналом опорной частоты.

Сигал опорной частоты представляет собой синусоидальное напряжение, формируемое либо кварцевым (емкостным) резонатором, либо ведущей микросхемой (например микропроцессором). Сигнал частоты вращения обычно обозначается FG. Имеются исключительно ведомые драйверы двигателей, которые не стабилизируют частоту вращения, а работают с частотой, задаваемой ведущей схемой, поэтому такие драйверы просто усиливают сигнал датчика скорости вращения и выдают его на ведущую микросхему и, кроме того, они не имеют входов опорной частоты.

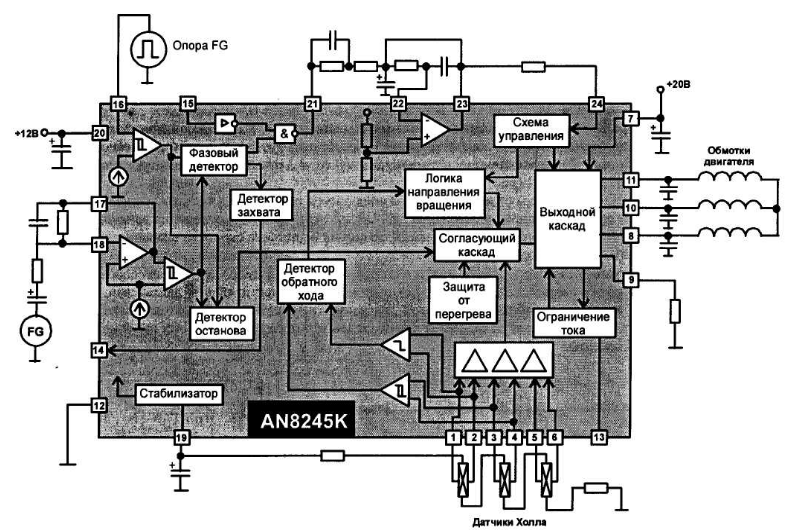

Рис. 1. Микросхема драйвер AN8245К.

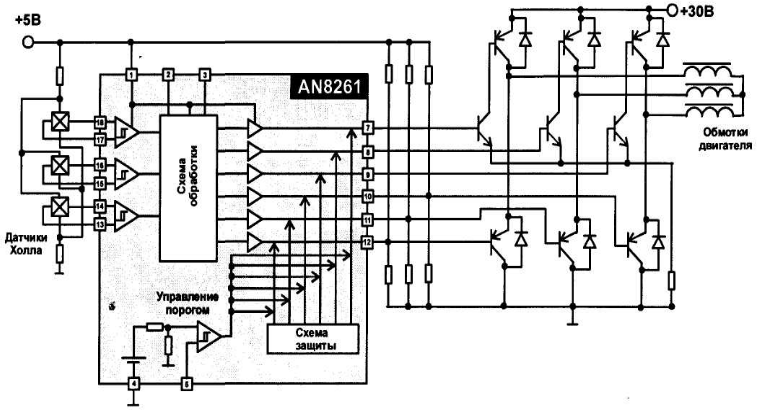

Рис. 2. Микросхема драйвер AN8261.
